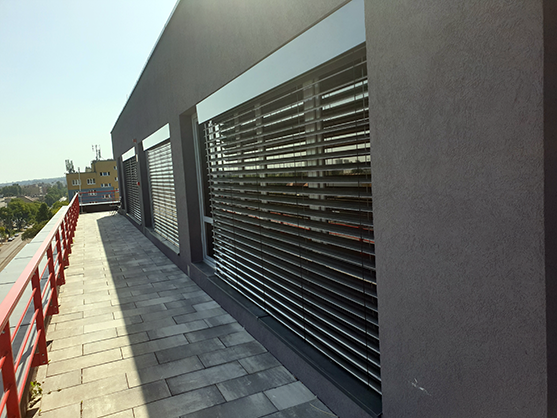

Ügyfelem egy nagyon exkluzív, új irodába költözött, melyből csodálatos panoráma tárul körben a dél budai-dél pesti városrészre és a hegyekre. A kilátásnak azonban velejárója, hogy nyáron a nap is körben besüt a sok üvegfelületen át, ezzel nem kis hőmérséklet emelkedést okozva, ami hozza magával a magas hűtési költségeket. A cég végül zsaluziák telepítése mellett döntött, melyek széles lamellái tetszőleges szögben állíthatóak a teljesen zárt és a vízszintes között, így a legtűzőbb nap sugarainak is megálljt tudnak parancsolni miközben nem veszik el a csodás panorámát.
Az energiahatékonyság, kényelem és biztonság szempontjai miatt motoros zsaluziák kerültek felszerelésre, melyek összehangolt vezérlését én valósíthattam meg.
A feladatot több elvárás komplexszé:
Az üzembiztos működés kulcsa, hogy a függőségekre figyeljünk. A rendszer WiFi alapú IoT okos relékből, okos érintő kijelzőkből, okos nyomógombokból, egy vezeték nélküli időjárás állomásból, a stabil hálózatot adó switchekből és WiFi Accesspointokból, valamint a működési logikát adó HomeAssistant szerverből áll össze. Mindezt szünetmentes áramellátással kell ellátni köben az egész irodában mindenhol.
A szünetmentes tápegység méretezésénél figyelembe kellett venni, hogy legrosszabb esetben, amikor az összes motor egyszerre megy is képes legyen az inverter elegendő energiát leadni. A nyitó programok kialakításánál természetesen a motorok indulási lökő áramára való tekintettel a motorok indítása között 1 másodperc késleltetés került beállításra. Kiemelten fontos, hogy a működésben résztvevő minden komponens szünetmentes áramellátással rendelkezzen, így a hálózati eszközök és szerver is innen kapja táplálását.
A WiFi rendszer már eleve adott volt, de egy biztonságosan elkülönített IoT hálózati zóna került kialakításra megfelelve a vállalati IT biztonsági irányelveknek, ezzel meggátolandó, hogy az IoT eszközök bármilyen kártékony tevékenységet folytathassanak a hálózaton amennyiben a szoftverükben valamilyen sérülékenység van. Erről még hosszasan tudnék írni miért fontos 😊

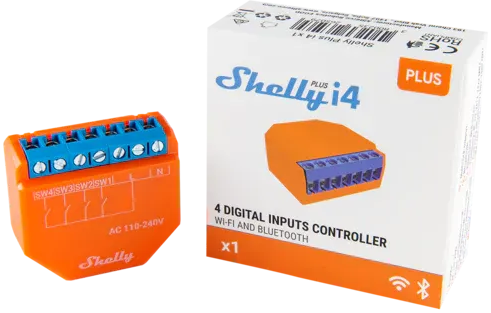

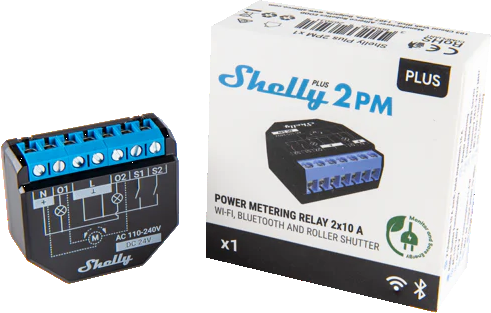

A stabil áramellátás és hálózat után jöhetett az okos komponensek beállítása: minden okos relé és nyomógomb saját beállítást kapott. Ilyen mennyiségnél már nagyon fontos, hogy tudjuk pontosan melyik eszköz hol található fizikailag felszerelve és mik a gyári adatai. Szerencsére a felhasznált Shelly okos eszközök képesek Bluetooth és Wifi kommunikációra már a kezdeti beállításhoz is, így egy saját fejlesztésű szoftverrel előre be lett gyűjtve minden adatuk. Egy táblázatban összerendelve beállításaikat ez rájuk lett töltve, majd egyedi sorszámot kapva mehettek az álmennyezet fölé a szerelő dobozokba.
A szerelés után minden okos relé kalibrálja magát a hozzá kapcsolódó zsaluzia többszöri teljes leengedésével és felhúzásával, így pontosan százalékosan meg lehet később mondani meddig engedje le.

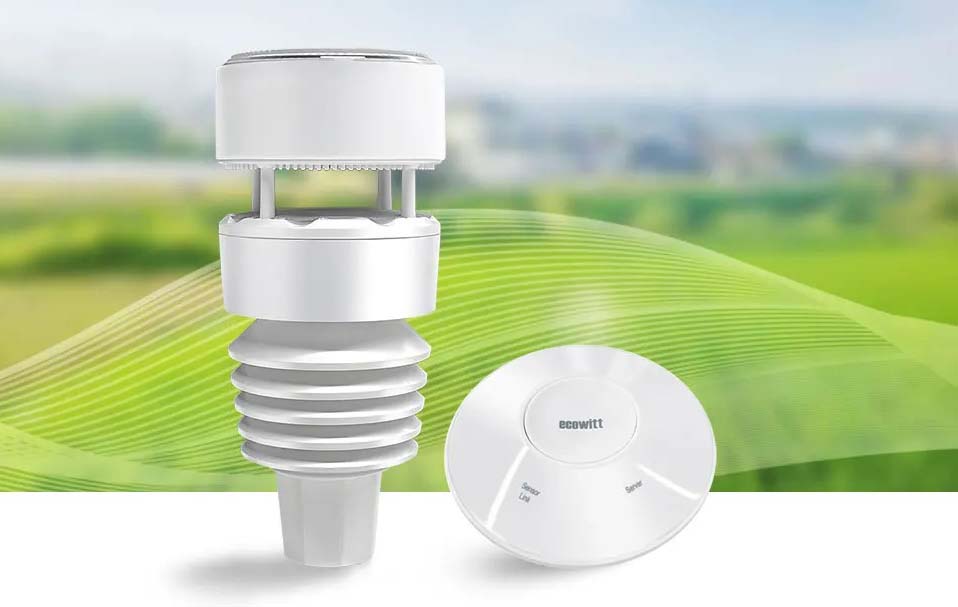

Az időjárás állomás is kihelyezésre is konfigurálásra került. A felhasznált EcoWitt időjárás állomás egy fantasztikus választásnak bizonyult. Semmilyen mozgó alkatrésze nincs. Egy megfelelő póznára felszerelve vezeték nélkül kommunikál a központi átjárójával, melyet a cég szerverszobájában el lehetett helyezni. A külső egység saját napelemmel rendelkezik melyről egy szuper-kondenzátort tölt. A szélsebességet és szélirényt ultrahangos érzékelőkkel méri. A csapadékot egy piezzo érzékelővel az esőcseppek mennyiségéből és súlyából, de ez a mi szempontunkból nem releváns. A Home Assistant-tal pedig kb. két kattintással összeköthető és már adja is a stabil időjárási helyzetképet a külvilágból.
Az összes jeladó és beavatkozó elem beállítása után jöhetett a dolog nehéz része, a karosszékből kattintgatás hosszú órákig 😊 A HomeAssistant egy nyílt forrású, ingyenesen elérhető automatizációs szoftver. Rengeteg okos eszközhöz létezik integrációja, és azért is ezt használjuk, mert a Shelly és EcoWitt támogatása kimagaslóan jó.
A telepített eszközök térképe alapján az automatikusan felfedezett IoT kütyük elnevezésre és helyiséghez rendelésre kerültek, majd jöhettek az automatizmusok: naplementekor, vagy 1. szintű viharjelzésnek megfelelő szél érzékelése esetén a zsaluziák menjenek alaphelyzetbe. Napkelte után, ha a napsugárzás elér egy kritikus szintet, az adott oldalon csukódjanak be, majd álljanak vízszintesbe a lamellák. Satöbbi.

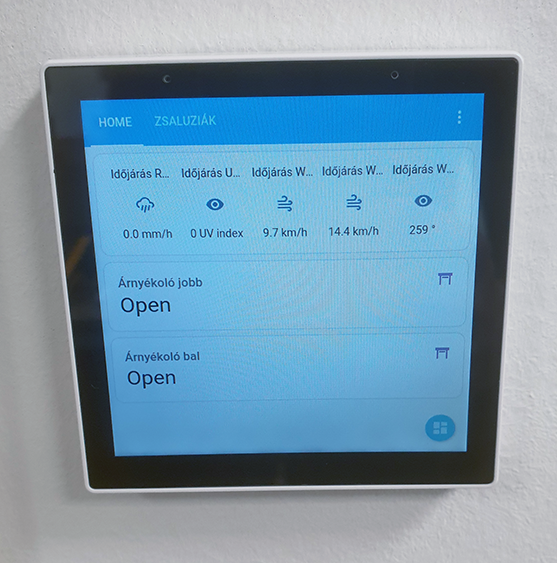

Ezután jöhettek a kezelő gombok összerendelései irodánként, majd az okos érintő képernyővel rendelkező helyiségeknek a saját irányítópultok kialakítása úgy, hogy máshonnan ne lehessen hozzájuk férni, csak az adott irodából. Mindig az a fránya biztonság 😊
amikor másnap reggel a júliusi tűző nap nem forrósította fel az irodákat, mire beértek a keleti oldalon dolgozók, majd fokozatosan záródtak és nyíltak ahogy kellett a nap haladásával.
Természetesen nem csak zsaluziát, hanem motoros redőnyt és egyéb megfelelő motorral szerelt árnyékolókat is meg lehet ugyan így vezérelni, a lehetőségek és kombinációk száma közel végtelen, így csak a képzelet és pénztárca szabhat határt, hogy mit építünk be hozzátok 😉
